山特灵聚整体解决方案
来源：本站    浏览：465次

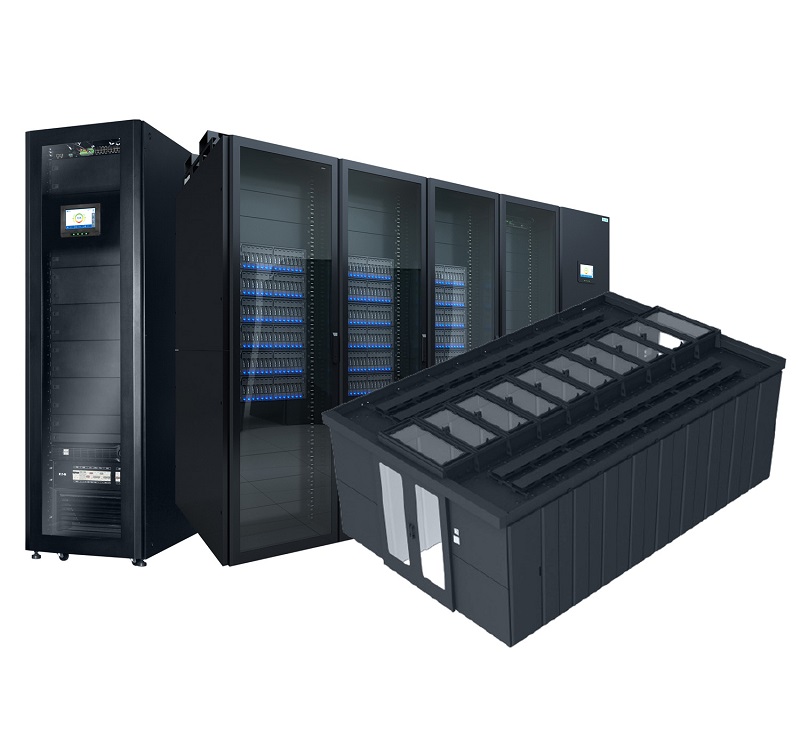

灵聚整体解决方案

山特灵聚系列将数据中心物理基础设施产品整合集成为一个系统，包含电源、配电、制冷、机架、监控、布线等子模块。该方案产品，包括针对小微型分支机构设计单机柜整体解决方案和中小型机房多机柜整体解决方案，为客户一站式提供了机房物理基础设施。为客户提供更可靠的系统兼容性，更灵活合理的配置，更快速的交付周期，更整洁的机房环境，更低的投入和运营成本，及安全可靠节能的系统保障。

单机柜系统额定容量：3/6kVA/套
多机柜系统额定容量：10-30kVA/套
机柜数量：1-10柜/套

产品特点：

  • 模块化方案，灵活应对业务需求
  • 快速部署，优化业务流程
  • 高效节能， 达成绿色业务目标
  • 降低TCO，提升业务价值
  • 集中监控，保障业务运营
  • 精湛工艺，提升业务形象
技术参数：

项目 灵聚 -S31 灵聚 -S61
系统规格 尺寸（W×D×H） 600mm×1200mm×2000mm
机柜数量 1
PUE（满载） 最优可达 1.2
输入功率 AC 220V，单相，50/60Hz
4.0kW
单机柜最大功率密度 3.0kW/ 机柜
系统推荐 IT 负载总功率 Max 2.7kW Max 3kW
空调供电保护 系统需降额支持（不推荐） 支持
安装场地 高架地板安装 / 普通地面安装
电源子系统 UPS 容量 3kVA 6kVA
UPS 型号 Rack 系列机架式 UPS 3kVA Rack 系列机架式 UPS 6kVA
UPS 额定输入 110~300VAC 121VAC~275VAC
UPS 输出功因 0.9
UPS 安装方式 机架式安装，2U 安装高度 机架式安装，3U 安装高度
配电子系统 安装尺寸 机架式安装，3U 安装高度
配电盘配置 整合市电输入和 UPS 输出，带防雷模块和系统维护旁路功能
0U-PDU 16A 基本型 0U PDU (20*C13+4*C19）
制冷及气流管理子系统 精密空调总冷量 3.5kW
精密空调总送风量 580m3/h
精密空调送风方式 前送风，后回风
精密空调供电方式 220V AC（－ 10％～＋ 10％）
精密空调安装方式 机架式安装，水平安装于机柜内部底部，5U 安装高度
气流封闭方式 冷热通道全封闭
机柜子系统 机柜尺寸（W×D×H） 600mm×1200mm×2000mm (42U)
机柜静态承重 1500kg
客户可用空间 31U 30U
机柜内部操作照明 支持选配
外观颜色 RAL9005
前门 单开玻璃门
后门 双开钣金门
监控子系统 监控主机 机架式安装，1U 高度
本地监控界面 7 英寸 彩色触摸屏
远程监控 网页集成监控软件
监控内容 系统内电力、制冷、烟雾、水浸、门磁等
传感器 水浸 *1，温湿度 *1，烟感 *1，门磁 *2

备注
•   山特公司致力于技术创新和产品完善设计。图片仅供参考，产品以实物为准；
•   空调的制冷量是在回风 24℃ DB、相对湿度 50% 时测得；
•   有配套的电池及电池柜可选。

项目

H3M1D15 H4M2D20 H5M2D20 H6M2M51
总系统 尺寸 (W*D*H) 2.46*1.36*2.05m 3.66*1.36*2.05m 4.26*1.36*2.05m 4.86*1.36*2.05m
机柜数量（个） 3 4 5 6
PUE up to 1.5
系统容量 15kVA 20kVA 20kVA 25kVA
安装方式 架空地板 / 普通地板
电源子系统 UPS 容量 15kVA 20kVA 20kVA 25kVA
标配 UPS Rack 系列机架式 UPS 15KVA Rack 系列机架式 UPS 20KVA Rack 系列机架式 UPS 20KVA MP 25 kVA
UPS 额定输入 380V / 50Hz
UPS 整机效率 >92%
选配UPS（模块化） MP 15 kVA MP 20 kVA MP 20 kVA /
UPS 额定输入 380 V, 3 相 / 50Hz 380 V, 3 相 /50Hz 380 V, 3 相 /50Hz /
UPS 整机效率 >92% /
配电子系统 配电盘尺寸 19'' x600mm x 3U 19'' x600mm x 3U 19'' x600mm x 3U 19'' x600mm x 6U
PDU 每个机柜配置 2 条PDU；
标配12 位10A 输出，输入32A；
多种规格可选 		每个机柜配置 2 条PDU；
标配12 位10A 输出，输入32A；
多种规格可选 		每个机柜配置 2 条PDU；
标配12 位10A 输出，输入32A；
多种规格可选 		每个机柜配置 2 条PDU；
标配12 位10A 输出，输入32A；
多种规格可选
制冷子系统 供电方式 380V / 50Hz 380V / 50Hz 380V / 50Hz 380V / 50Hz
制冷方式 直膨风冷 直膨风冷 直膨风冷 直膨风冷
总冷量 12.7 kW / 台， 1 台 12.7 kW / 台，2 台 12.7 kW / 台， 2 台 12.7 kW / 台， 2 台
风量（每台） 3200m3/h 6400m3/h 6400m3/h 6400m3/h
送风方式 后回风，前送风 后回风，前送风 后回风，前送风 后回风，前送风
回风滤网等级 G4 G4 G4 G4
空调柜规格 42U x 600mm x 1360mm 42U x 600mm x 1360mm 42U x 600mm x 1360mm 42U x 600mm x 1360mm
机柜子系统 机柜数量（个） 3 4 5 6
单机柜参数 42U x 600mm x 1360mm 42U x 600mm x 1360mm 42U x 600mm x 1360mm 42U x 600mm x 1360mm
机柜静态承重 1300kg
机柜散热开孔率 75%
空调柜 1* 42U x 600mm x 1360mm 2* 42U x 600mm x 1360mm 2* 42U x 600mm x 1360mm 2* 42U x 600mm x 1360mm
监控子系统 监控系统主机 19'' x 360mm x 1U 19'' x 360mm x 1U 19'' x 360mm x 1U 19'' x 360mm x 1U
本地界面 7'' LCD 7'' LCD 7'' LCD 7'' LCD
远程监控设备 Web 版远程监控和专业集中监控软件监控
UPS、空调监控 支持
消防联动 支持
温湿度 6 个，可扩展支持 32 个
水浸、烟感、门磁 1 浸传感器 / 空调；1 烟雾传感器 / 空调；2 门磁传感器 / 机柜
布线子系统 强电走线槽 x1 强电走线槽 x1 强电走线槽 x1 强电走线槽 x1
柜内理线槽 弱电走线槽 x1 弱电走线槽 x1 弱电走线槽 x1 弱电走线槽 x1
桥架 选配 选配 选配 选配

备注
•   山特公司致力于技术创新和产品完善设计。图片仅供参考，产品以实物为准。
•   空调的制冷量是在回风 24℃ DB、相对湿度 50% 时测得
•   山特 PDU 多种规格可选
•   有配套的电池及电池柜可选
•   可选机架式模块化空调
