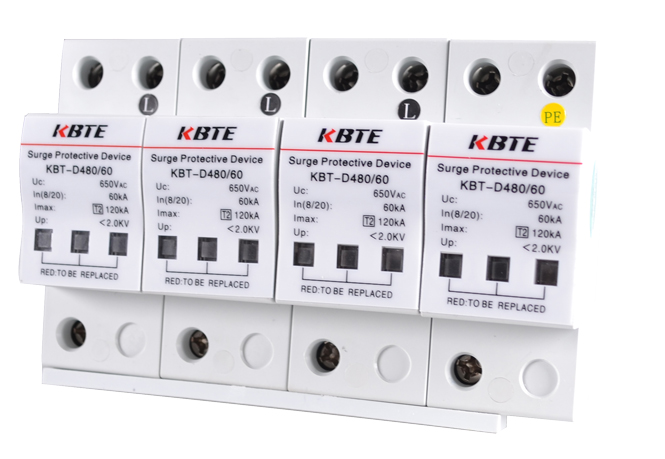

KBT-D480系列太阳能光伏专用交流电涌保护器适用于光伏发电系统交流电端处（逆变器交流端）和光伏装置与公共电网连接点处的防雷及过电压保护，并联安装，不影响原系统的正常工作。模块化设计，标准导轨安装。
产品介绍
技术参数
|
产品名称 |
太阳能光伏专用交流电涌保护器 |
|||||||||||
|
产品编码 |
D15-01 |
D15-02 |
D15-03 |
D15-04 |
D15-05 |
D15-06 |
D15-07 |
D15-08 |
D15-09 |
D15-10 |
||
|
型号/规格 |
KBT-D480 |
KBT-D480 |
KBT-D480 |
KBT-D480 |
||||||||
|
规格 |
3/100 |
3/80 |
3/60 |
3/40 |
3/20 |
4/100 |
4/80 |
4/60 |
4/40 |
4/20 |
||
|
试验类别 |
T1(Ⅰ级) |
T2(Ⅱ级) |
T1(Ⅰ级) |
T2(Ⅱ级) |
||||||||
|
额定工作电压Un（V） |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
||
|
最大持续工作电压Uc（V） |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
||
|
冲击电流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
25 |
20 |
/ |
/ |
/ |
||
|
标称放电电流In（kA） |
100 |
80 |
60 |
40 |
20 |
100 |
80 |
60 |
40 |
20 |
||
|
最大放电电流Imax（kA） |
/ |
/ |
120 |
80 |
40 |
/ |
|
120 |
80 |
40 |
||
|
电压保护水平Up（kV） |
2.5 |
2.2 |
2.0 |
1.8 |
1.5 |
2.5 |
2.5 |
2.0 |
1.8 |
1.5 |
||
|
连接导线标准（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
||
|
接地线标准（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
||
|
推荐串联过流保护器 |
125A |
100A |
63A |
40A |
32A |
125A |
100A |
63A |
40A |
32A |
||
|
外形尺寸（mm） |
108×66×90 |
54×66×90 |
144×66×90 |
72×66×90 |
||||||||
|
组合方式及结构形式 |
3P/整体式 |
3P/插拔式 |
4P/整体式 |
4P/插拔式 |
||||||||
|
接口类型 |
M6螺丝压接 |
M5螺丝压接 |
M6螺丝压接 |
M5螺丝压接 |
||||||||
|
保护模式 |
L-PE |
L/N-PE |
||||||||||
|
响应时间t（ns） |
＜25 |
|||||||||||
|
外壳材料 |
PBT阻燃塑料 |
|||||||||||
|
外壳阻燃等级 |
UL94-V0 |
|||||||||||
|
外壳防护等级 |
IP20 |
|||||||||||
|
安装方式 |
35mm电气导轨 |
|||||||||||
|
遥信告警装置 |
常开/常闭（可选配置） |
|||||||||||
|
劣化指示 |
脱离器动作后正面视窗指示红色 |
|||||||||||
|
工作温度（℃） |
-40～+85 |
|||||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||||
应用范围
KBT-D480系列太阳能光伏专用交流电涌保护器适用于光伏发电系统交流电端处（逆变器交流端）和光伏装置与公共电网连接点处的防雷及过电压保护，并联安装。
